制砂自动控制系统的构成和工作流程（二）
2、中间控制系统
中间控制系统主要由单片机、显示器、键盘和打印机等组成,并留有通信接口。系统接收来自电子称量装置传输来的ω1、ω2和ω3,按下式计算筛余量所占重总量的百分率:β1=ω1ω1+ω2+ω3β2=ω2ω

1+ω2+ω3
再计算细度模数:
uf=β2-5β1100-β1
将该次砂样的细度模数uf与要求控制的砂细度模数(如uf0=2.8)作比较。计算结果和比较之后的结果将显示和打印,同时向反馈控制系统发出指令。若uf>uf0,说明制成砂偏粗,反馈控制使进料口振动给料

机的开口减小,反之则开口加大。开口大小程度与uf和uf0的偏差大小有关,这在试机时进行调整。
3、反馈控制系统
反馈控制系统由液压装置和振动给料机组成。液压活塞杆带动给料机开口处的活动翻板,控制开口大小控制给料量的多少。

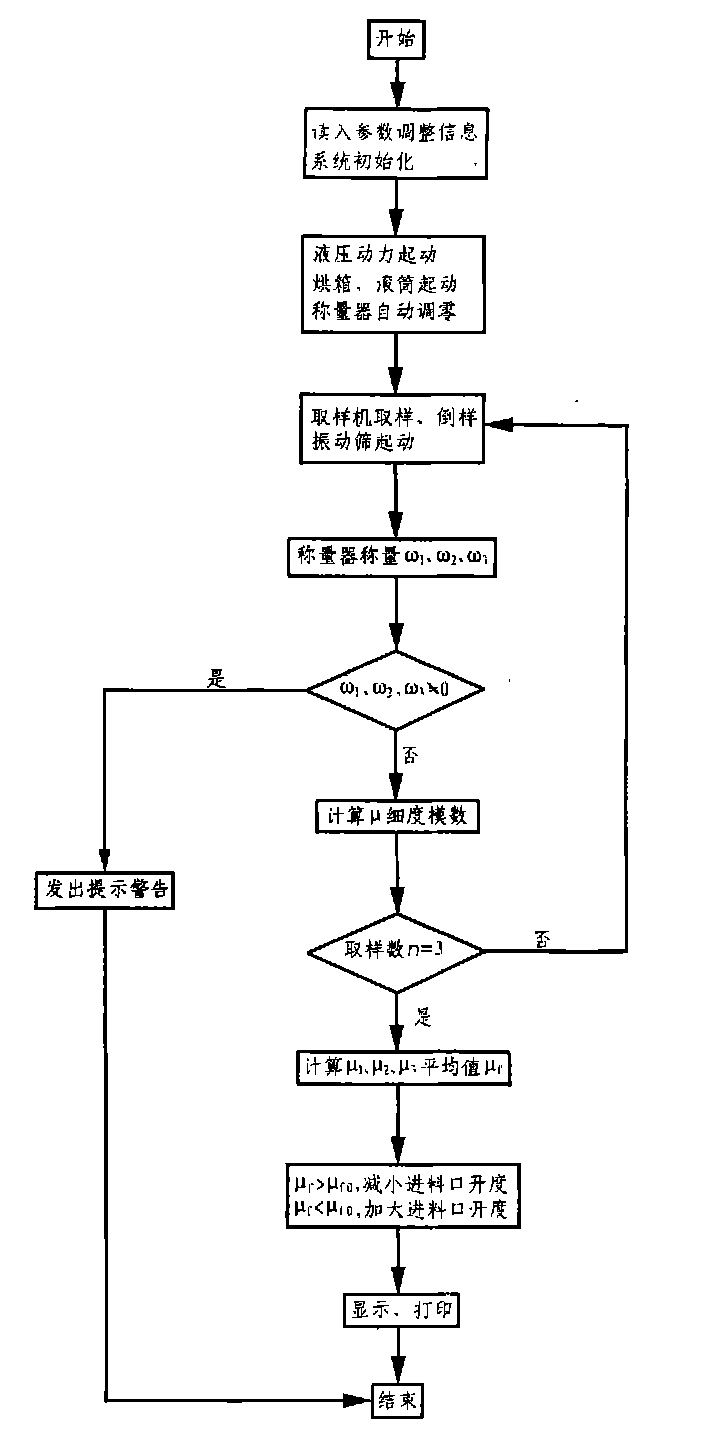

自动控制系统的程序流程如图3所示。
图3　控制系统的程序流程
结　语
用机电设备模拟实验室的工作过程,以取代人工检测,减少反馈控制时间,基本上能满足制砂质量控制要求。至今还没有合适的非接触检测手段来检测砂细度模数,而这套机电控制系统是简易可行的,也是较

可靠的。
