制砂自动控制系统的构成之自动检测系统

制砂自动控制系统的构成和工作流程（一）

自动检测系统主要由取样机、烘箱、筛分机和称量控制系统组成,见图2。
(1)取样机　由液压机械臂、取样盒和开盖机

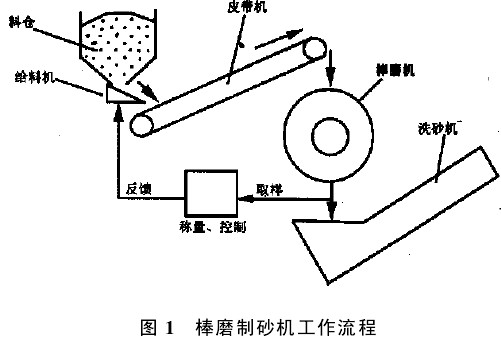

图1　棒磨制砂机工作流程

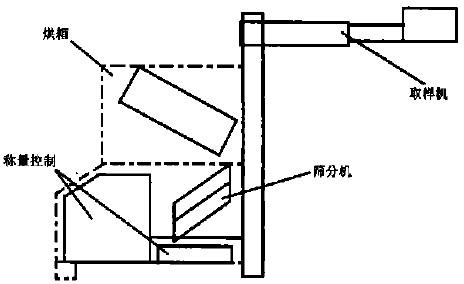

图2　制砂自动控制系统构造图
构组成。开盖机构启动,关闭取样盒下盖,液压机械臂转动,将连接前端的取样盒伸到制砂机出料口处取样,活塞杆回缩,带动机械臂转动。将取样盒送到烘箱进口处,开盖机构打开取样盒下盖,砂样落入烘箱中。
(2)烘箱　内置转动滚筒。在取样机启动同时,烘箱和滚筒也同时启动。砂样进入转动滚筒中,边翻动边受热烘培脱水。滚筒是斜置式的,倾斜角度可根据砂样脱水时间要求来调节。烘箱内的温度也可调节。砂样在进入筛分机时,脱水可达到90%以上。
(3)筛分机　由平面斜置式振动筛构成,有两层筛网,分别是Φ5.0 mm圆孔筛和0.16 mm方孔筛。主要工作是将砂样分级,即将砂样分为Φ5.0 mm圆孔筛筛余量ω1,0.16 mm方孔筛筛余量ω2和筛下量ω3三个层次的分量,然后通过各自的溜槽分别进入下面的称量装置。振动筛倾斜角度可调节。
(4)称量装置　由3个独立的电子秤组成。称量盒下有开盖机构,称量完毕,开盖机构打开盒盖,砂样顺溜槽排出。称量的3个信号ω1、ω2和ω3发送到中间控制系统。

图二
