制砂机控制制成砂的细度模数,以满足水工混凝土的要求

摘要:设计研制以小型机电设备模拟实验室工作,自动检测制砂机制成砂的细度模数,并反馈控制制砂机的进料量,从而达到基本控制成品砂颗粒细度模数的质量要求。

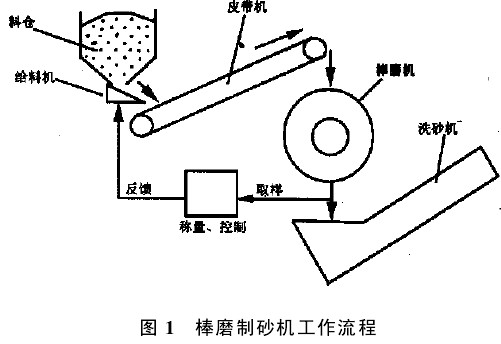

目前水利工程上人工制砂主要是采用棒磨制砂机。制成砂的质量及砂的细度模数是否符合水工混凝土的要求标准,一般靠值班人员用手摸,凭经验确定。较准确的是在棒磨制砂机出口处人工取样,拿回实验室,按规范进行烘培干燥,然后在试验摇筛上筛分,分别称出各级筛余量的重量,再通过计算而得出这批砂样的细度模数。如果砂细了,就增加棒磨机的进料量;反之,砂粗了,就减少棒磨机的进料量。前者靠人工凭经验判断制砂的质量,因人而易,误差很大,不可靠;后者虽然测定准确,但测定时间长,不能随时反馈调控,而且增加人工工作量。我们研制设计的棒磨制砂机的自动控制系统,主要由自动检测、中间控制和反馈控制3部分组成。自动检测工作原理主要是机电模拟实验室的工作,控制部分接受自检部分的信号,计算分析后,控制制砂机进料口振动给料机的开度大小,达到控制制成砂的细度模数,以满足水工混凝土的要求。工作流程见图1。
